MPS 900 Grundlage
Wir bieten ein Rundpalettenspeichersystem für diverse Werkzeugmaschinen an. Unser MPS (Mehr Paletten Speichersystem) ist in zwei verschiedenen Varianten erhältlich. Es besteht immer aus einem Grundmodul, welches eine Rüststation sowie einen Manipulator (Handhabungsgerät) zur Handhabung der Maschinenpaletten besitzt. Dieses Modul kann um eine weitere Etage erhöht werden. Zum Grundmodul gehört ebenfalls das Steuerungsmodul. Die ganze Anlage wird auf Basis einer SEW Steuerung mit einem übergeordneten
Bedien-PC gesteuert.
Technische Grundlagen des Gesamtsystems
Typ
Palettengröße
Optionale Palettengröße
Elektrischer Anschlusswert
Druckluftanschluss
Kommunikation
Arbeitshöhe an der Rüststation
Aufstellplatz
Anlagenfarbe
MPS 900
500 x 500 mm
630 x 630 mm
400V 63 A Drehstrom
8 bar
Internetanschluss
1200 mm Oberkante Maschinenpalette
Ebenerdig, genauere Details siehe Anlagenlayout
nach Kundenwunsch 2-farbig in RAL Farben
Rundspeicher Systeme (MPS)
MPS 1150 Grundlage
Wir bieten ein Rundpalettenspeichersystem für diverse Werkzeugmaschinen an. Unser MPS (Mehr Paletten Speichersystem) ist in zwei verschiedenen Varianten erhältlich. Es besteht immer aus einem Grundmodul, welches eine Rüststation sowie einen Manipulator (Handhabungsgerät) zur Handhabung der Maschinenpaletten besitzt. Dieses Modul kann um eine weitere Etage erhöht werden. Zum Grundmodul gehört ebenfalls das Steuerungsmodul. Die ganze Anlage wird auf Basis einer SEW Steuerung mit einem übergeordneten
Bedien-PC gesteuert.
Technische Grundlagen des Gesamtsystems
Typ
Palettengröße
Optionale Palettengröße
Elektrischer Anschlusswert
Druckluftanschluss
Kommunikation
Arbeitshöhe an der Rüststation
Aufstellplatz
Anlagenfarbe
MPS 1150
500 x 500 mm
630 x 800 mm
400V 63 A Drehstrom
8 bar
Internetanschluss
1200 mm Oberkante Maschinenpalette
Ebenerdig, genauere Details siehe Anlagenlayout
nach Kundenwunsch 2-farbig in RAL Farben
LPC 900 Grundlage
Wir bieten ein flexibel gestaltbares Palettenspeichersystem für Werkzeugmaschinen an. Unser LPC (Linear Paletten Container) ist in einer Modulbauweise zusammenstellbar. Es besteht immer aus einem Grundmodul, welches eine Rüststation sowie einen Manipulator (Handhabungsgerät) zur Handhabung der Maschinenpaletten besitzt. Dieses Modul kann um zusätzliche Erweiterungscontainer ergänzt werden. Zum Grundmodul gehört ebenfalls das Steuerungsmodul.
Die ganze Anlage wird auf Basis einer SEW Steuerung mit einem übergeordneten Bedien-PC gesteuert.
Technische Grundlagen des Gesamtsystems
Typ
Palettengröße
Elektrischer Anschlusswert
Kommunikation
Arbeitshöhe an der Rüststation
Aufstellplatz
Anlagenfarbe
LPC 900
500 x 500 mm
63 A Drehstrom
Internetanschluss
1200 mm Oberkante Maschinenpalette
Ebenerdig, genauere Details siehe Anlagenlayout
nach Kundenwunsch 2-farbig in RAL Farben
LPC 1150 Grundlage
Wir bieten ein flexibel gestaltbares Palettenspeichersystem für Werkzeugmaschinen an. Unser LPC (Linear Paletten Container) ist in
einer Modulbauweise zusammenstellbar. Es besteht immer aus einem Grundmodul, welches eine Rüststation sowie einen Manipulator (Handhabungsgerät) zur Handhabung der Maschinenpaletten besitzt. Dieses Modul kann um zusätzliche Erweiterungscontainer ergänzt werden. Zum Grundmodul gehört ebenfalls das Steuerungsmodul. Die ganze Anlage wird auf Basis einer SEW Steuerung mit einem übergeordneten Bedien-PC gesteuert.
Technische Grundlagen des Gesamtsystems
Typ
Palettengröße
Elektrischer Anschlusswert
Kommunikation
Arbeitshöhe an der Rüststation
Aufstellplatz
Anlagenfarbe
LPC 1150
630 x 630 mm
63 A Drehstrom
Internetanschluss
1200 mm Oberkante Maschinenpalette
Ebenerdig, genauere Details siehe Anlagenlayout
nach Kundenwunsch 2-farbig in RAL Farben
LPC 1150 Grundlage
Wir bieten ein flexibel gestaltbares Palettenspeichersystem für Werkzeugmaschinen an. Unser LPC (Linear Paletten Container) ist in einer Modulbauweise zusammenstellbar. Es besteht immer aus einem Grundmodul, welches eine Rüststation sowie einen Manipulator (Handhabungsgerät) zur Handhabung der Maschinenpaletten besitzt. Dieses Modul kann um zusätzliche Erweiterungscontainer ergänzt werden. Zum Grundmodul gehört ebenfalls das Steuerungsmodul. Die ganze Anlage wird auf Basis einer SEW Steuerung mit einem übergeordneten Bedien-PC gesteuert.
Technische Grundlagen des Gesamtsystems
Typ
Palettengröße
Palettengewicht
Zuladung
Maximale Transportmasse
Elektrischer Anschlusswert
Kommunikation
Arbeitshöhe an der Rüststation
Aufstellplatz
Anlagenfarbe
LPC 1600/1150/1/10
800 x 800 mm/800 x 1000 mm
500/800 kg
3500/3200 kg
4000 Kg
63 A Drehstrom
Internetanschluss
200 mm Oberkante Maschinenpalette
Ebenerdig, genauere Details siehe Anlagenlayout
nach Kundenwunsch 2-farbig in RAL Farben
LPS 900 Grundlage
Wir bieten ein flexibel gestaltbares Palettenspeichersystem für Werkzeugmaschinen an. Unser LPS (Linear Paletten Speicher) ist in einer Modulbauweise zusammenstellbar. Es besteht immer aus einer zentralen Mitteleinheit, um die das ganze System gestaltet werden kann. Wir unterscheiden zwischen zwei unterschiedlichen Bediengeräten. Die am häufigsten eingesetzte Variante ist ein teleskopierendes System. Dieses Bediengerät kann die Maschinenpalette in der Mitte durchreichen, um beide Seiten bedienen zu können. Vorteil dieser Variante ist eine Platzeinsparung in der Tiefe des Gesamtsystems. Nachteil ist, dass an den Stirnseiten des Systems keine zu bedienenden Geräte oder Ablageplätze positioniert werden können. Als Alternative bieten wir eine sich drehende Mitteleinheit. Diese hat den Vorteil eines sehr variablen Systems. An allen Positionen rund um die Einheit können Übergabestellen geschaffen werden. Somit können Maschinen stirnseitig positioniert oder in halbrunder Form zusätzliche Ablageplätze angeordnet werden.
Technische Grundlagen des Gesamtsystems
Container Typ
Palettengröße
Palettengewicht
Transportgewicht
Elektrischer Anschlusswert
Arbeitshöhe an der Rüststation
Aufstellplatz
Anlagenfarbe
LPS 900
500 x 500 mm / 630 x 630 mm
280 Kg
1200 Kg + Palette
63 A Drehstrom
1200 mm Oberkante Maschinenpalette
Ebenerdig, genauere Details siehe Anlagenlayout
nach Kundenwunsch 2-farbig in RAL Farben
LPS 1150 Grundlage
Wir bieten ein flexibel gestaltbares Palettenspeichersystem für Werkzeugmaschinen an. Unser LPS (Linear Paletten Speicher) ist in einer Modulbauweise zusammenstellbar. Es besteht immer aus einer zentralen Mitteleinheit, um die das ganze System gestaltet werden kann. Wir unterscheiden zwischen zwei unterschiedlichen Bediengeräten. Die am häufigsten eingesetzte Variante ist ein teleskopierendes System. Dieses Bediengerät kann die Maschinenpalette in der Mitte durchreichen, um beide Seiten bedienen zu können. Vorteil dieser Variante ist eine Platzeinsparung in der Tiefe des Gesamtsystems. Nachteil ist, dass an den Stirnseiten des Systems keine zu bedienenden Geräte oder Ablageplätze positioniert werden können. Als Alternative bieten wir eine sich drehende Mitteleinheit. Diese hat den Vorteil eines sehr variablen Systems. An allen Positionen rund um die Einheit können Übergabestellen geschaffen werden. Somit können Maschinen stirnseitig positioniert oder in halbrunder Form zusätzliche Ablageplätze angeordnet werden.
Technische Grundlagen des Gesamtsystems
Container Typ
Palettengröße
Palettengewicht
Transportgewicht
Elektrischer Anschlusswert
Arbeitshöhe an der Rüststation
Aufstellplatz
Anlagenfarbe
LPS 1150
630 x 630 mm / 630 x 800 mm
280 Kg
1500 Kg + Palette
63 A Drehstrom
1200 mm Oberkante Maschinenpalette
Ebenerdig, genauere Details siehe Anlagenlayout
nach Kundenwunsch 2-farbig in RAL Farben
LPS 1600/1400 Grundlage
Wir bieten ein flexibel gestaltbares Palettenspeichersystem für Werkzeugmaschinen an. Unser LPS (Linear Paletten Speicher) ist in einer Modulbauweise zusammenstellbar. Es besteht immer aus einer zentralen Mitteleinheit, um die das ganze System gestaltet werden kann. Wir unterscheiden zwischen zwei unterschiedlichen Bediengeräten. Die am häufigsten eingesetzte Variante ist ein teleskopierendes System. Dieses Bediengerät kann die Maschinenpalette in der Mitte durchreichen, um beide Seiten bedienen zu können. Vorteil dieser Variante ist eine Platzeinsparung in der Tiefe des Gesamtsystems. Nachteil ist, dass an den Stirnseiten des Systems keine zu bedienenden Geräte oder Ablageplätze positioniert werden können. Als Alternative bieten wir eine sich drehende Mitteleinheit. Diese hat den Vorteil eines sehr variablen Systems. An allen Positionen rund um die Einheit können Übergabestellen geschaffen werden. Somit können Maschinen stirnseitig positioniert oder in halbrunder Form zusätzliche Ablageplätze angeordnet werden.
Technische Grundlagen des Gesamtsystems
Container Typ
Palettengröße
Palettengewicht
Transportgewicht
Elektrischer Anschlusswert
Arbeitshöhe an der Rüststation
Aufstellplatz
Anlagenfarbe
LPS 1600/1400
800 x 800 mm / 800 x 1000 mm
800 Kg
3000 Kg + Palette
63 A Drehstrom
1200 mm Oberkante Maschinenpalette
Ebenerdig, genauere Details siehe Anlagenlayout
nach Kundenwunsch 2-farbig in RAL Farben
LPS 2000 Grundlage
Wir bieten ein flexibel gestaltbares Palettenspeichersystem für Werkzeugmaschinen an. Unser LPS (Linear Paletten Speicher) ist in einer Modulbauweise zusammenstellbar. Es besteht immer aus einer zentralen Mitteleinheit, um die das ganze System gestaltet werden kann. Wir unterscheiden zwischen zwei unterschiedlichen Bediengeräten. Die am häufigsten eingesetzte Variante ist ein teleskopierendes System. Dieses Bediengerät kann die Maschinenpalette in der Mitte durchreichen, um beide Seiten bedienen zu können. Vorteil dieser Variante ist eine Platzeinsparung in der Tiefe des Gesamtsystems. Nachteil ist, dass an den Stirnseiten des Systems keine zu bedienenden Geräte oder Ablageplätze positioniert werden können. Als Alternative bieten wir eine sich drehende Mitteleinheit. Diese hat den Vorteil eines sehr variablen Systems. An allen Positionen rund um die Einheit können Übergabestellen geschaffen werden. Somit können Maschinen stirnseitig positioniert oder in halbrunder Form zusätzliche Ablageplätze angeordnet werden.
Technische Grundlagen des Gesamtsystems
Container Typ
Palettengröße
Palettengewicht
Transportgewicht
Elektrischer Anschlusswert
Arbeitshöhe an der Rüststation
Aufstellplatz
Anlagenfarbe
LPS 2000
1.000 x 1.000 mm / 1.000 x 1.200 mm
1.000 Kg
4.000 Kg + Palette
63 A Drehstrom
1.200 mm Oberkante Maschinenpalette
Ebenerdig, genauere Details siehe Anlagenlayout
nach Kundenwunsch 2-farbig in RAL Farben
LPS 4000 Grundlage
Wir bieten ein flexibel gestaltbares Palettenspeichersystem für Werkzeugmaschinen an. Unser LPS (Linear Paletten Speicher) ist in einer Modulbauweise zusammenstellbar. Es besteht immer aus einer zentralen Mitteleinheit, um die das ganze System gestaltet werden kann. Wir unterscheiden zwischen zwei unterschiedlichen Bediengeräten. Die am häufigsten eingesetzte Variante ist ein teleskopierendes System. Dieses Bediengerät kann die Maschinenpalette in der Mitte durchreichen, um beide Seiten bedienen zu können. Vorteil dieser Variante ist eine Platzeinsparung in der Tiefe des Gesamtsystems. Nachteil ist, dass an den Stirnseiten des Systems keine zu bedienenden Geräte oder Ablageplätze positioniert werden können. Als Alternative bieten wir eine sich drehende Mitteleinheit. Diese hat den Vorteil eines sehr variablen Systems. An allen Positionen rund um die Einheit können Übergabestellen geschaffen werden. Somit können Maschinen stirnseitig positioniert oder in halbrunder Form zusätzliche Ablageplätze angeordnet werden.
Technische Grundlagen des Gesamtsystems
Container Typ
Palettengröße
Palettengewicht
Transportgewicht
Elektrischer Anschlusswert
Aufstellplatz
Anlagenfarbe
LPS 4000
2.000 x 2.000 mm / 4.000 x 6.000 mm
bis 8.000 Kg
bis 40.000 Kg + Palette
63 A Drehstrom
Ebenerdig, genauere Details siehe Anlagenlayout
nach Kundenwunsch 2-farbig in RAL Farben
MPS 900
MPS 1150
LPC 900
LPC 1150
LPC 1600/1150/1/10
LPS 900
LPS 1150
LPS 1600/1400
LPS 2000
LPS 4000
Frei geplante Systeme (LPS)
Container Systeme (LPC)

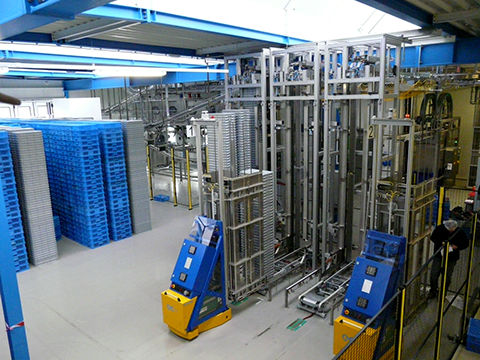

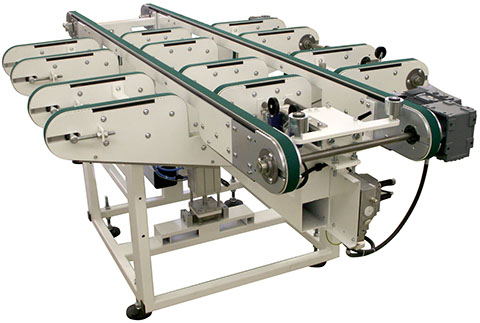

Fördertechnik
Wir entwickeln komplexe Lösungen in der Fördertechnik ganz individuell. Wir bieten Beratung, Entwicklung, Herstellung und Inbetriebnahme. Mit allen Vorteilen eines inhabergeführten Familienunternehmens - kurze Entscheidungswege, gute Kommunikation und Zusammenarbeit, kurze Reaktionszeiten. Dazu gehört auch eine hohe Fertigungstiefe im Hause. Mechatronischer Ansatz - wir denken und handeln mechatronisch mit unseren Konstruktionsabteilungen "E" und "M" von der Idee bis zur Realisierung. Wir beraten Sie auch zu Schnittstellen der Fördertechnik zu fahrerlosen Transportfahrzeugen (FTF), die im Hause Fa. Kirchgässner gebaut werden. Wir beherrschen Industriebus- u. Netzwerktechnik (Ethernet, Profinet, Ethercat) und Programmierung (IEC61131 konform, strukturierter Text) und erstellen Dokumentationen und Risikoanalyse nach DIN EN ISO 13849. Wir führen die Prozesse in die Zukunft, besinnen uns aber immer auf solide handwerkliche Ausführung. Wir sind für Sie Partner als reiner Dienstleister haben aber auch ein eigenes Projektmanagement für die Abwicklung komplexer Projekte mit mehreren Partnern. Für Sie immer ein Ansprechpartner vom ersten Kontakt bis zum Gewährleistungsende.
<
>

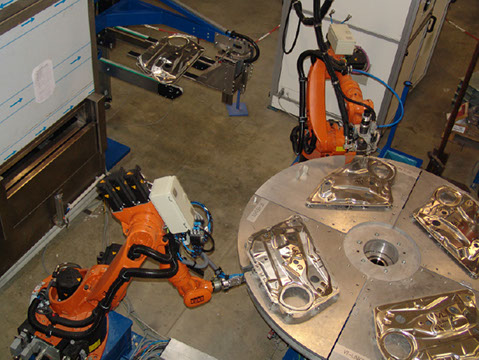

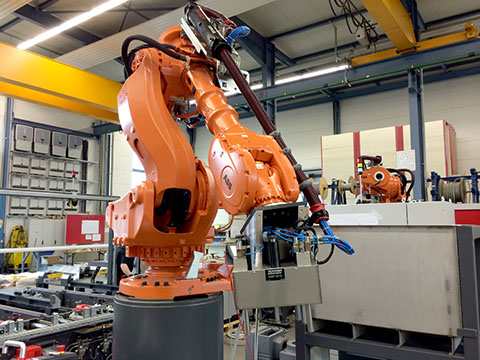

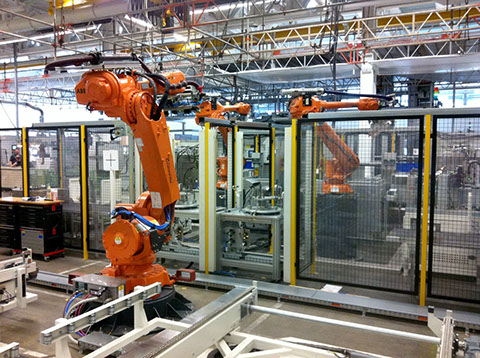

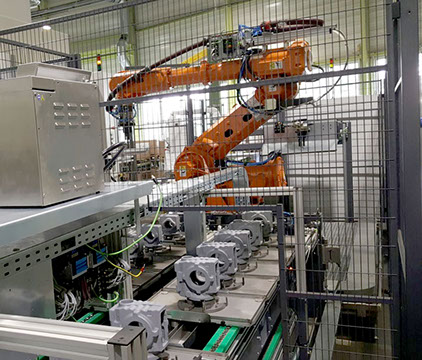

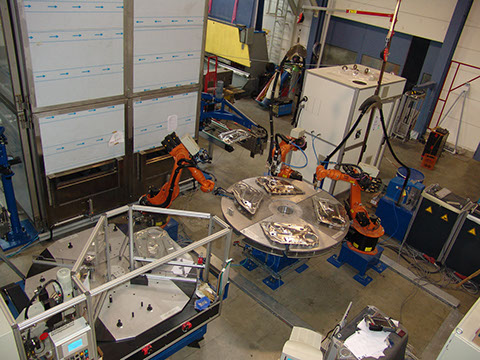

Roboter Automation
Unsere flexibel gestaltbare Roboterzelle für Werkstückhandling kann an alle Kundenbedürfnisse angepasst werden.
Verschiedene Zu- und Abführfunktionen für Werkstücke sind aus unserem Produkt Portfolio erhältlich.
In den unten stehenden Bildern sind einige Beispiele dargestellt.
Hauptsächlich setzen wir ABB und KUKA Roboter in unseren Anlagen ein.
Haben Sie Fragen oder ein aktuelles Projekt? Fragen Sie uns gerne an.
<
>

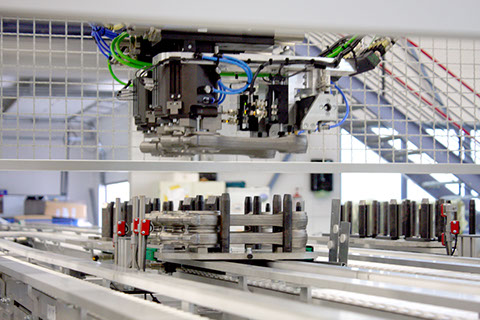

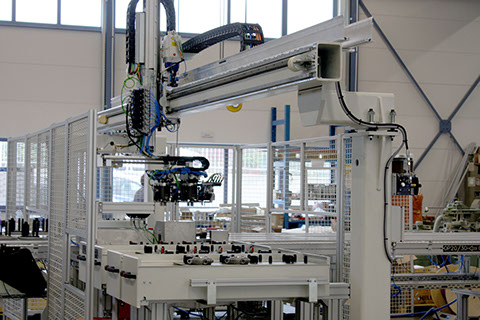

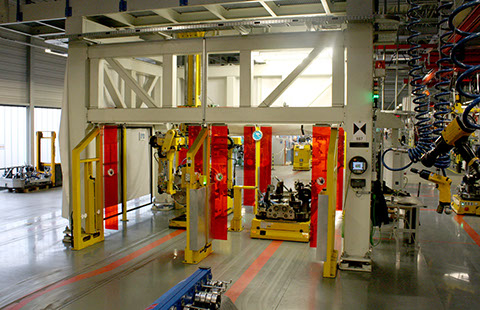

Portalanlagen
Mit einem Werkstückgewicht von 2 - 2.000 kg sind unsere Portalanlagen im dreischichtigen Einsatz.
Sie werden häufig zur Be- und Entladung von Werkzeugmaschinen eingesetzt. Ob als 2-Achs- oder
3-Achs-System sind Sie eine wichtige Ergänzung unserer Automationsproduktreihe.
Haben Sie Fragen oder ein aktuelles Projekt? Fragen Sie uns gerne an.
<
>
Beschäumungsanlagen

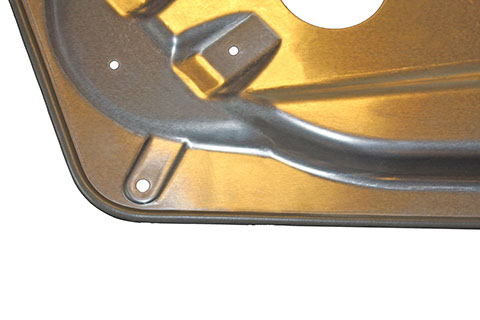

Halb- und vollautomatische Beschäumungsanlagen mit Einkomponentenschaum werden im Hause Kirchgässner entwickelt und gefertigt. Um ein optimales Preis - Leistungsverhältnis zu erreichen, passen wir die Gesamtanlage individuell auf die gewünschten Anwendungen und unterschiedlichen Taktzeiten an.
In den meisten Fällen dienen die Anlagen dem automatischen Aufbringen von Dichtungen auf verschiedensten Trägermaterialien. Wir liefern auch für die Vorbehandlung die entsprechenden Beflammungsanlagen, die im Hause Kirchgässner entwickelt und hergestellt werden. Durch viel Erfahrung im Bereich Automation stellen wir die Prozesse für kundenspezifische Forderungen sicher und bilden so die Grundlage für höchste Qualität.
Haben Sie Fragen oder ein aktuelles Projekt? Fragen Sie uns gerne an.
<
>

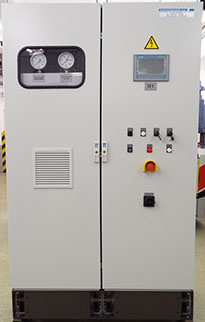

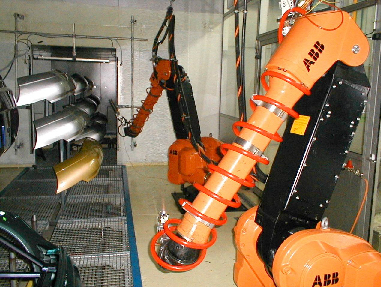

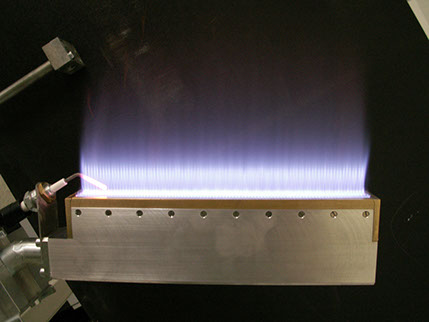

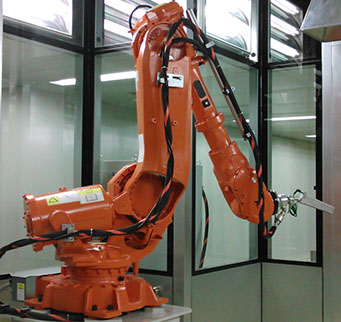

Beflammungsanlagen
Beflammen wird für die Vorbehandlung von Kunststoffoberflächen in den Bereichen Lackieren, Bedrucken, Beschneiden, Verkleben, Kaschieren, Beschäumen und Beflocken eingesetzt. Bei Verwendung von PP-/PE-Kunststoffen als Trägermaterial ist zur Erreichung entsprechender Haftung eine entsprechende Flammvorbehandlung erforderlich. Durch den Beflammvorgang bei einer Temperatur von ca. 1000° Celsius werden die Molekülketten des Kunststoffes aufgebrochen und die in der Flamme enthaltenen Sauerstoffmoleküle eingebunden. Da die Verbesserung der Haftung nur eine begrenzte Zeit anhält, ist die Standzeit vor der Weiterbearbeitung experimentell zu ermitteln. Um den Erfolg der Flammbehandlung festzustellen, wird die Benetzbarkeit des Trägermaterials überprüft. Ein Maß für die Benetzbarkeit der Oberflächenspannung wird in mN/m (Millinewton pro Meter) oder auch in der Maßeinheit ”Dyn” angegeben. Je höher dieser Messwert ausfällt, desto besser ist die Benetzbarkeit und somit die Haftung von einer Beschichtung. Unter Zuhilfenahme von diversen Testtinten kann die Oberflächenspannung gemessen werden. Diese ist abhängig von der Kontur und Struktur der Materialoberfläche.
Das Behandlungsergebnis ist von folgenden Parametern abhängig:
- von der Form, Größe und Flammcharakteristik des Brenners
- vom optimalen Mischungsverhältnis des zugeführten Gas- Luft- Gemisches und vom Sauerstoffanteil für die Flamme
- von der Arbeitsgeschwindigkeit und vom Abstand zwischen Brenner und Materialoberfläche
Haben Sie Fragen oder ein aktuelles Projekt? Fragen Sie uns gerne an.
home-crop-u22914.jpg?crc=4187190503)
home.jpg?crc=4105577021)
<
>

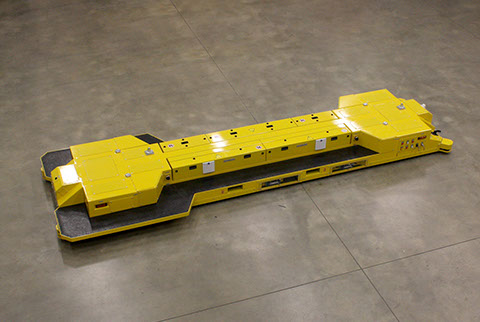

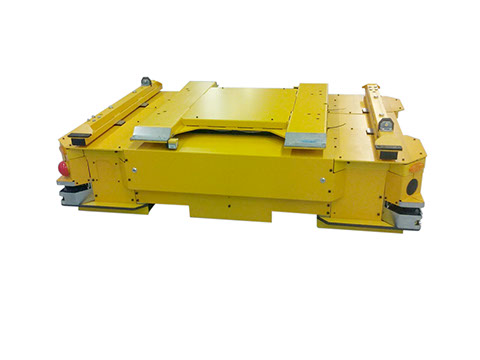

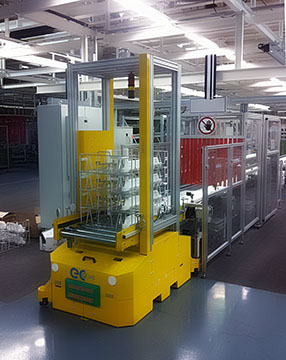

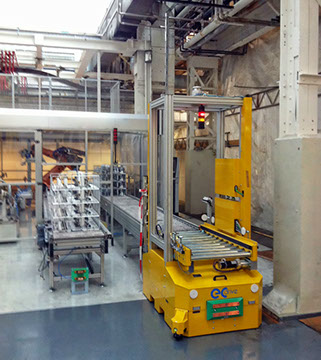

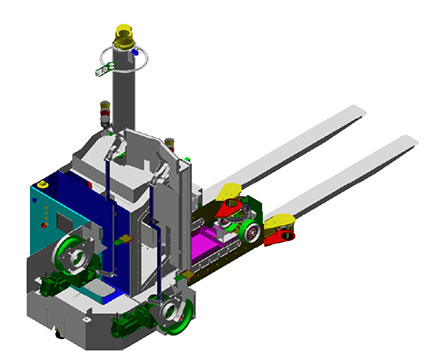

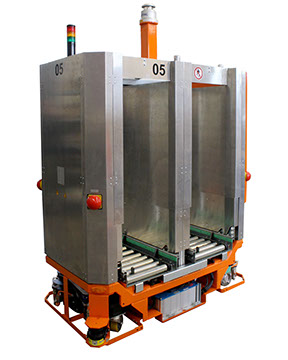

Logistikfahrzeuge
Transportlast von 200 - 10.000 kg
Die Logistikfahrzeuge der Firma Kirchgässner sind für unterschiedliche Anwendungen erhältlich.
Ob als Unterfahrfahrzeug oder als Gabelstapler sowie mit Sonderaufbauten zum Transport von kundenspezifischen Ladungsträgern. Die Antriebstechnik der Fahrzeuge kann je nach Bedarf als Ortogonales (Flächenbewegliches) oder
als Fahrzeug mit Panzerantrieb ausgeführt werden.
Folgende Navigationssysteme sind verfügbar:
- Transpondernavigation
- Lasernavigation
- Optische Spurführung
- Leitdraht oder Induktive Spurführung
Alle FTF der Firma Kirchgässner sind aus unserem Baukastensystem zusammengesetzt und bekommen ein
kundenspezifisches Fahrzeugchassis.
Bei Interesse Fragen Sie uns gerne an.
<
>

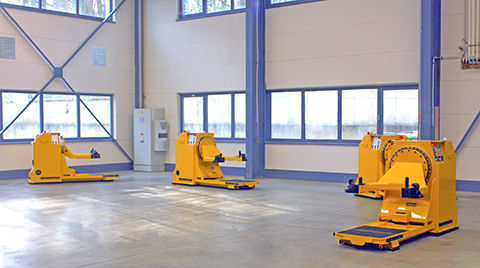

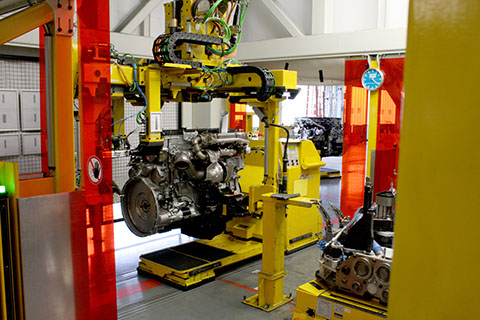

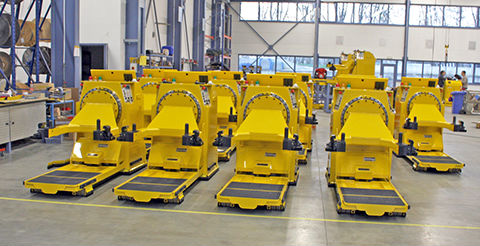

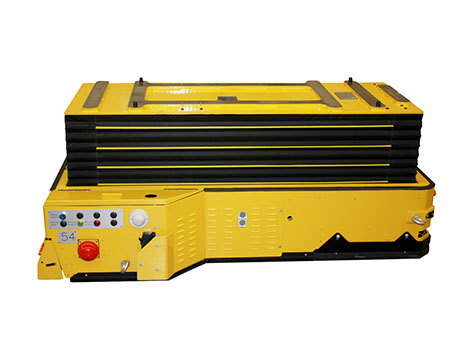

Montagefahrzeuge
Transportlast von 500 - 10.000 kg
Die Montagefahrzeuge der Firma Kirchgässner sind für unterschiedliche Anwendungen erhältlich. Ob als flaches Fahrzeug und mit Hubtisch oder als Montagefahrzeug mit Hub- und Dreheinheit. Ein Fahrzeug ist grundsätzlich im kundenspezifischem Design erhältlich. Die Antriebstechnik der Fahrzeuge kann je nach Bedarf als Ortogonales (Flächenbewegliches) oder als Fahrzeug mit Panzerantrieb ausgeführt werden.
Folgende Navigationssysteme sind verfügbar:
- Leitdraht oder Induktive Spurführung
- Transpondernavigation
- Lasernavigation
- Optische Spurführung
Alle FTF der Firma Kirchgässner sind aus unserem Baukastensystem zusammengesetzt und bekommen ein kundenspezifisches Fahrzeugchassis. Damit können wir Ihren Bedürfnissen bestens gerecht werden und dennoch kurze Lieferzeiten garantieren.
Bei Interesse Fragen Sie uns gerne an.
<
>
Logistikfahrzeuge
Montagefahrzeuge
