TSF LEICHTMETALL Aufbau „Tragkraftspritzenfahrzeug TSF“
nach DIN 14530-16 Stand 04/2008
Aufbau und Innenausbau
ALU- Kofferaufbau aus eloxierten Profilen
Dieses flexible Baukastensystem spart Gewicht und erlaubt jederzeit bedarfsorientierte Veränderungen.
Niedrige Aufbauhöhe
Die 4- teilige Steckleiter kann wahlweise im Aufbau oder auf dem Aufbaudach
gelagert werden. Eine unfallsichere und bequeme Be- und Entladung vom Boden aus ist gewährleistet. Hierfür sind KEINE zusätzlichen Heckauftritte nötig.
- Niedrige Aufbauhöhe, die unterhalb der Blauleuchten liegt
- je Seite und Heck 1 leichtgängiger, staub- u. wasserdichter ALU-Rollladen
(auf Wunsch gegen Mehrpreis abschließbar)
- Lagerung der Standardbeladung DIN 14530-16 Tabelle 1
- u.a. NEU: Lagerung für 4 Pressluftatmer, 4-teilige Steckleiter,
neues Beleuchtungsgerät, 3 Handfunkgeräte
- Lagerung für insgesamt 7 (3xC+ 4xB) Schlauchtragekörbe
nach DIN 14827 (Alle Schlauchtragekörbe gehören zur Beladung)
- Seitliche Schutzvorrichtung (Anfahrschutz) ist gegen Mehrpreis lieferbar
- Aufbau-Farbgebung RAL 3000 lackiert
- Durchgehende Haltestange im Mannschaftsraum (fahrgestellabhängig)
Elektrik
- Geräteraumbeleuchtung mit Transistor-Leuchtstofflampen,
die bei geöffneten Rollläden gleichzeitig eine Umfeldbeleuchtung
gewährleisten
- Türschließkontrolle mittels berührungsloser Magnetschalter
- Doppelwarnblinkanlage heckseitig oben am Aufbau in LED
<
>
TSF-W LEICHTMETALL Kofferaufbau Tragkraftspritzenfahrzeug "TSF-W"
nach DIN 14530-17 Stand April 2008 AUFBAU Lieferungsumfang
nach DIN (Mindestanforderung)
Aufbau und Innenausbau
ALU- Kofferaufbau aus eloxierten Profilen
Dieses flexible Baukastensystem spart Gewicht und erlaubt jederzeit bedarfsorientierte Veränderungen.
ENTFALL der Dachbeladung
Die Steckleiter werden wettergeschützt im Aufbau gelagert.
Eine unfallsichere und bequeme Be- und Entladung vom Boden aus ist gewährleistet.
- je Seite 2 leichtgängige, staub- u. wasserdichte ALU-Rollläden
- 1 Rollladen mittig im Fahrzeugheck
(auf Wunsch gegen Mehrpreis abschließbar)
- Lagerung der Standardbeladung DIN 14530-17 Tabelle 1

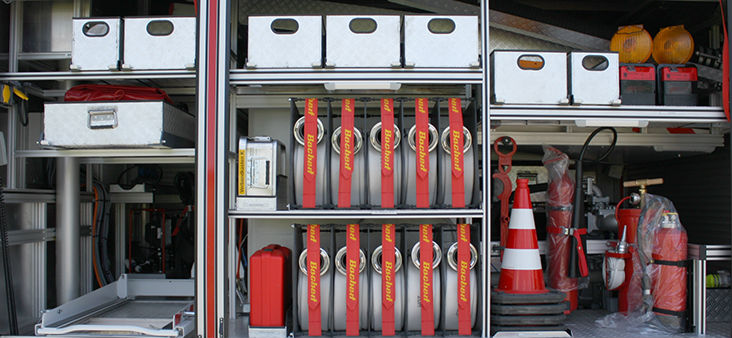

- Lagerung für 10 x B- Schlauchfächer
- Lagerung für 3 x C- Schlauchtragekörbe
(Die 3 C-Schlauchtragekörbe gehören zur Beladung)
- Aufbau-Farbgebung RAL 3000 lackiert
- Durchgehende Haltestange im Mannschaftsraum (Fahrzeug abhängig)
- Schublade für Raumgeräte
- Niedrige Aufbauhöhe, die unterhalb der Blauleuchten liegt.
- Klappen Unterbaukästen begehbar
Elektrik
- Geräteraumbeleuchtung mit Transistor-Leuchtstofflampen, die bei
geöffneten Rollläden gleichzeitig eine Umfeldbeleuchtung gewährleisten
- Türschließkontrolle mittels berührungsloser Magnetschalter
- Dreikammerleuchten heckseitig oben in LED
- Mittelkonsole zwischen den Vordersitzen im Fahrerhaus zur Aufnahme
der Ladegeräte für die Handscheinwerfer, der Handfunkgeräte sowie
des Fahrzeugfunkgerätes
Löschtechnik
- einschließlich 750 l Löschwassertank
- Wahlweise 2. BIC Abgang in GRG möglich
- B Wanne Schnellangriff aus Edelstahl
<
>
MLF/StLF 10/6 LEICHTMETALLAufbau „MLF„ nach Technischer
Richtlinie 2 und StLF nach DIN 14530-25
Aufbau und Innenausbau
ALU- Kofferaufbau aus eloxierten Profilen
Dieses flexible Baukastensystem spart Gewicht und erlaubt jederzeit bedarfsorientierte Veränderungen.
ENTFALL der Dachbeladung
Die Steckleiter werden wettergeschützt im Aufbau gelagert. Eine unfallsichere
und bequeme Be- und Entladung vom Boden aus ist gewährleistet.
- je Seite 2 und im Heck 1 leichtgängige, staub- u. wasserdichte ALU-Rollläden
(auf Wunsch gegen Mehrpreis abschließbar)
- Lagerung der Standardbeladung DIN 14530-25 Tabelle 1
- Lagerung für 10x B-Schlauchfächer
- Lagerung für 3x C-Schlauchtragekörbe
(Die 3 C-Schlauchtragekörbe gehören zur Beladung)
- Aufbau-Farbgebung RAL 3000 lackiert
- Durchgehende Haltestange im Mannschaftsraum
- Niedrige Aufbauhöhe, die unterhalb der Blauleuchten liegt
- Schublade für Raumgeräte
Elektrik
- Geräteraumbeleuchtung mit Transistor-Leuchtstofflampen, die bei
geöffneten Rollläden gleichzeitig eine Umfeldbeleuchtung gewährleisten
- Türschließkontrolle mittels berührungsloser Magnetschalter
- Dreikammerleuchten heckseitig oben in LED
- Mittelkonsole zwischen den Vordersitzen im Fahrerhaus zur Aufnahme
der Ladegeräte für die Handscheinwerfer, der Handfunkgeräte sowie
des Fahrzeugfunkgerätes.
Löschtechnik
- Einschließlich 600-1000 l Löschwassertank

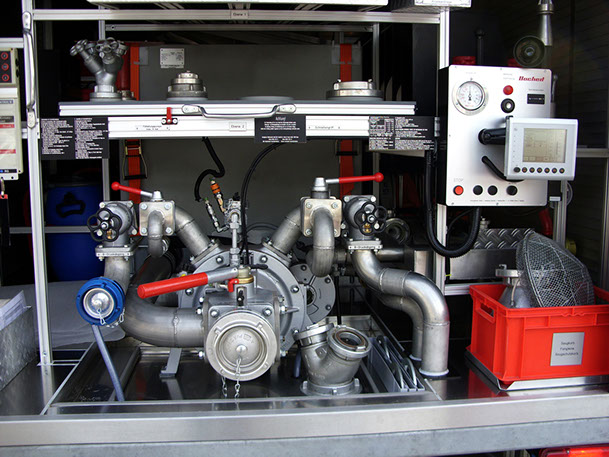

- Feuerlöschkreiselpumpe nach EN 1028-1
- FP 10/1000 entsprechend Norm im Heck
Zum Lieferumfang gehört
- eine 2-stufige Kreiselpumpe mit einer Leistung von max. 1000 ltr./min bei
einem Ausgangsdruck von ca.10 bar, die direkt mit dem Löschwasserbehälter
verbunden ist
- 2 B-Druckabgang mit B- Fest- u. Blindkupplung seitlich rechts und links
unter dem Aufbau. Die maximale Durchflussmenge beträgt 400 l/min. die
Tankfüllstandsanzeige und das Fülldruckmanometer sind integriert.
Bei einem C-Druckabgang wird der Abgang an eine optional angebotene
Schnellangriffshaspel angeschlossen.
<
>

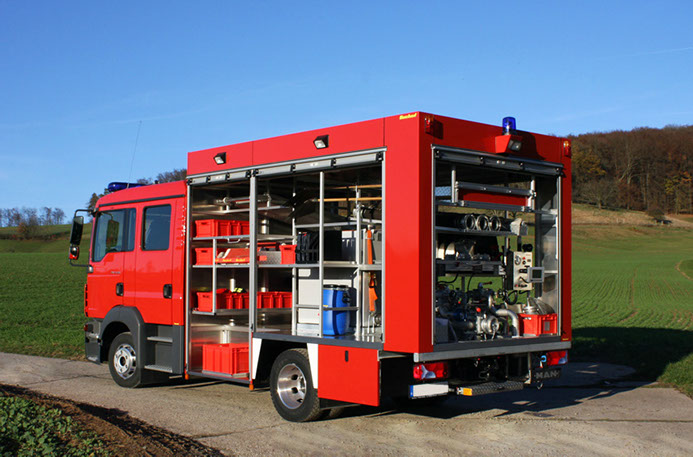

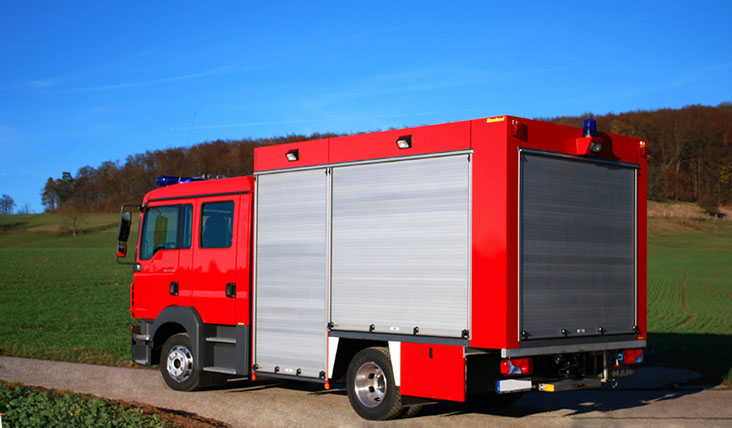

MLF
Standort VG Wöllstein
Stein Bockenheim
Auslieferung November 2009
Fahrgestell MAN TGL 02
Leistung 132 kwh
Länge 6800 mm
Breite 2400 mm
Höhe 3100 mm
Gewicht 7490 kg
Ausstattung
- Standardbeladung
- Zusatzbeladung
- Wassertank 1000 l
- Lichtmast
- Bachert FPN 10-1500
- Comfort Control

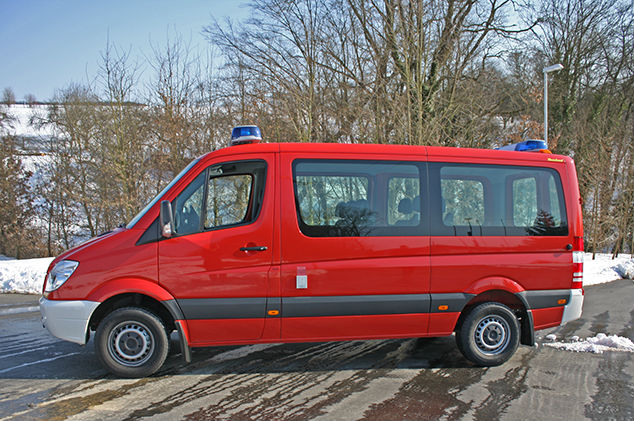

MTW
Standort Gemeinde Binau
Auslieferung Februar 2010
Fahrgestell Mercedes Benz
Sprinter 906 AC 35
Leistung 110 kwh
Gewicht 3500 kg
Ausstattung
- Standardbeladung
- Zusatzbeladung
- Lichtmast

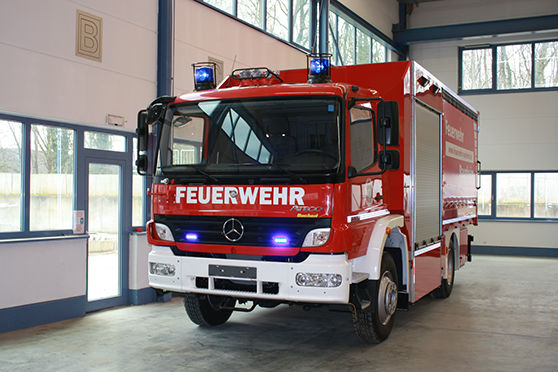

GW-L2
Standort Stadt Raunheim
Auslieferung April 2010
Fahrgestell Mercedes Benz
Atego 1226 AF
Leistung 188 kwh
Länge 7800 mm
Breite 2550 mm
Höhe 3350 mm
Gewicht 12000 kg
Ausstattung
- Heckwarneinrichtung
- Rückfahrkamera
- Standardbeladung
- Rollcontainer
- Schwenkwand

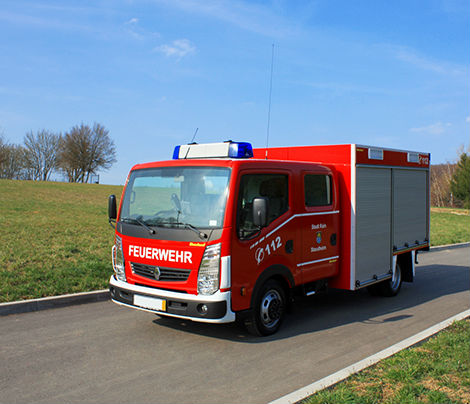

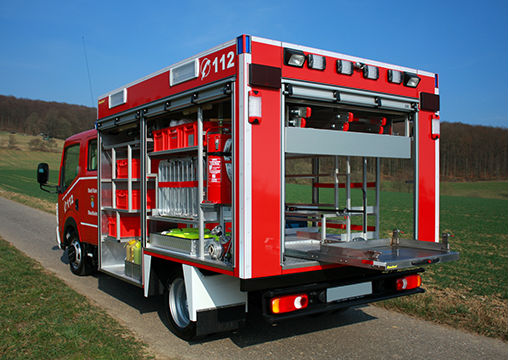

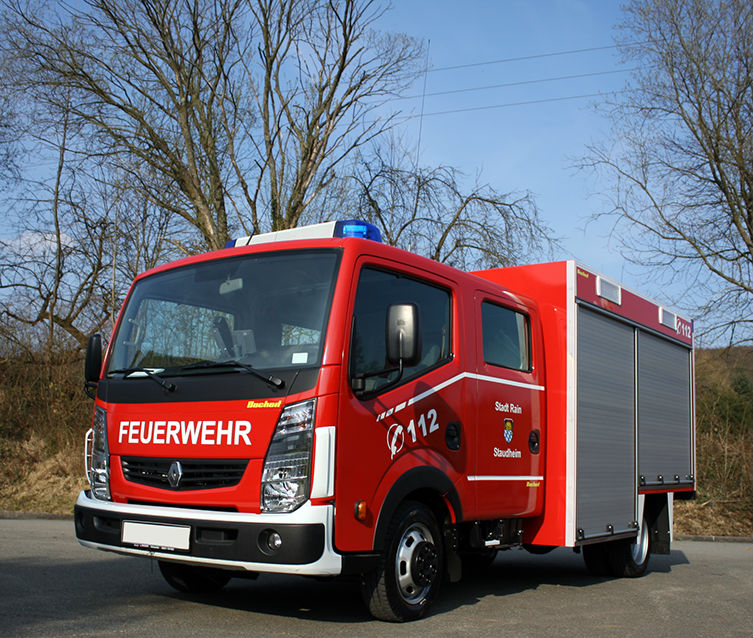

TSF
Standort Stadt Rain am Lech
Abt. Staudheim
Auslieferung April 2011
Fahrgestell Renault Maxity 150.45
Leistung 110 kwh
Länge 5690 mm
Breite 2200 mm
Höhe 2450 mm
Gewicht 4500 kg
Ausstattung
- Heckwarneinrichtung
- Rückfahrkamera
- Standardbeladung
- Zusatzbeladung
- Lichtmast
- Stromerzeuger

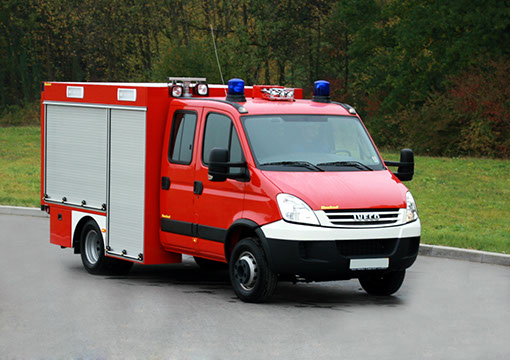

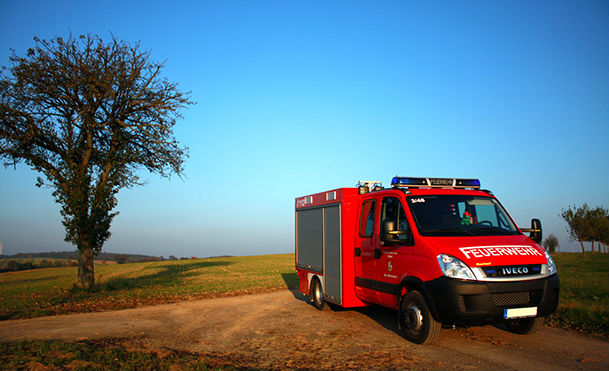

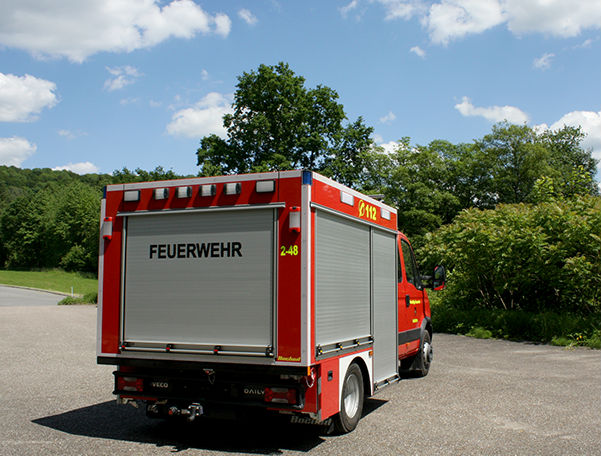

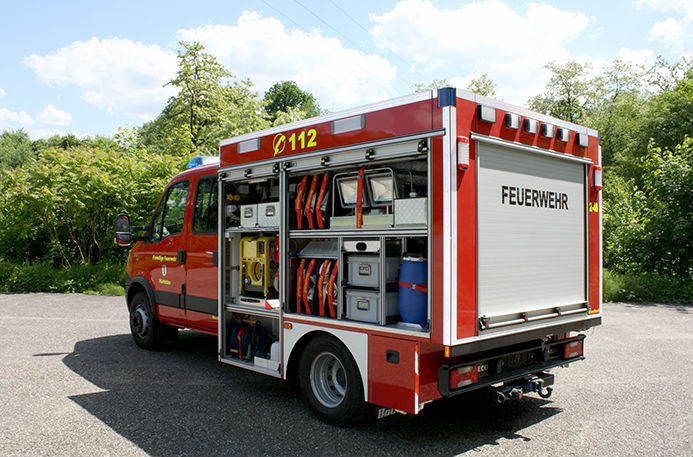

TSF-W
Standort FFw Elztal - Rittersbach
Auslieferung August 2010
Fahrgestell Iveco Daily 65C17D
Leistung 170 PS
Länge 6200 mm
Breite 2300 mm
Höhe 2600 mm
Gewicht 6300 kg
Ausstattung
- Wasser 750 l
- Travel Power 5KvA
- Standardbeladung
- Beladung Zusatz A-D
- Sonderausstattung
- Lichtmast

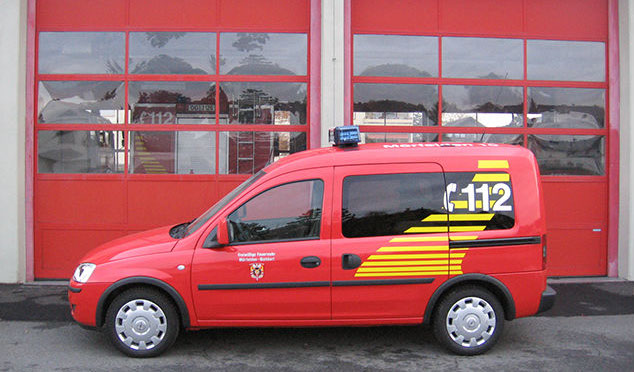

Kdo-W
Standort Stadt Rüsselsheim
Auslieferung August 2009
Fahrgestell Opel Combo C
Leistung 74 kwh
Ausstattung
- Standardbeladung
